三同軸電纜
三同軸電纜
TRX-180 更多產品

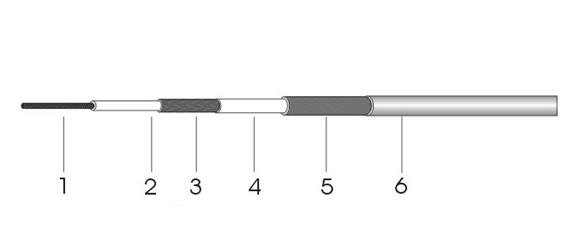

結構參數
| 項目 | 材料 | 直徑 |
|---|---|---|
| 1. 內導體 | 鍍銀銅包鋼線 | 7X0.102 |
| 2. 絕緣體 | 聚四氟乙烯(PTFE) | 2.59 |
| 3. 內編織層 | 鍍銀銅線編織 | Nom.3.00 |
| 4. 內護套 | 聚全氟乙丙烯(FEP) | 3.51 |
| 5. 外編織層 | 鍍銀銅線編織 | Nom.3.91 |
| 6. 外護套 | 聚全氟乙丙烯(FEP) | 4.57 |
電性能參數
| 電容(pF/m) | 50.52 |
| 阻抗 | 95 |
| 傳輸速率(%) | 70 |
| 最大工作電壓(Vrms) | 1500 |
| 最大工作頻率(MHz) | 1000 |
機械和環境性能
| 工作溫度范圍(℃) | -55至+200 |
| 彎曲半徑 | 25 |
| ROHS環保 | 符合 |
衰減
| 頻率(MHz) | 衰減(dB/m) |
|---|---|
| 100 | 0.207 |
| 400 | 0.420 |
| 1000 | 0.676 |
