主要技術特性
| 電氣性能 | 材料及機械性能 |
| 特性阻抗 |
50Ω |
|
內導體 |
插針 |
黃銅 |
鍍金 |
| 頻率范圍 |
DC~40GHz |
|
插孔 |
鈹青銅 |
鍍金 |
| 額定電壓 |
335V rms |
|
殼體及其他金屬件 |
黃銅/不銹鋼 |
鍍金/鈍化 |
| 介質耐壓 |
1000V rms |
|
彈性件 |
|
鈹青銅 |
鍍金 |
| 電壓駐波比 |
≤1.05+0.08f(GHz) |
|
絕緣介質 |
|
PTFE或LCP |
|
| 接觸電阻 |
≤3mΩ |
中心接觸件 |
密封圈 |
|
硅橡膠 |
|
| ≤2mΩ |
外接觸件 |
溫度范圍 |
|
-65℃ ~+165℃ |
| 絕緣電阻 |
≥5000MΩ |
|
耐久性 |
|
500次 |
|
| 插入損耗 |
≤0.06√f(GHz)dB |
|
|
|
|
|
具體型號

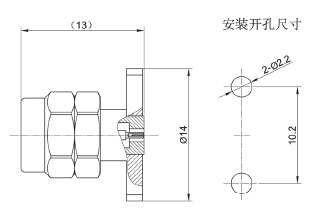

| 產品型號 | 適配插針(直徑) | 備注 |
| SMK-JFD1 |
0.30 |
|
| SMK-JFD2 |
0.38 |
|
| SMK-JFD3 |
0.45 |
|
| SMK-JFD4 |
0.50 |
|

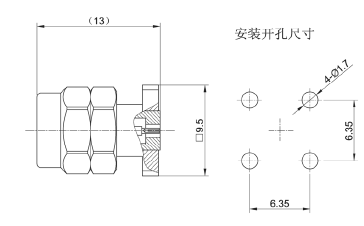

| 產品型號 | 適配插針(直徑) | 備注 |
| SMK-JFD5 |
0.30 |
|
| SMK-JFD6 |
0.38 |
|
| SMK-JFD7 |
0.45 |
|
| SMK-JFD8 |
0.50 |
|

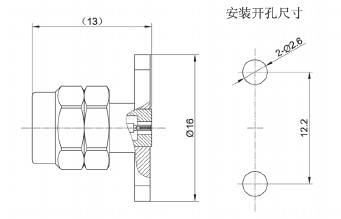

| 產品型號 | 適配插針(直徑) | 備注 |
| SMK-JFD9 |
0.30 |
|
| SMK-JFD10 |
0.38 |
|
| SMK-JFD11 |
0.45 |
|
| SMK-JFD12 |
0.50 |
|

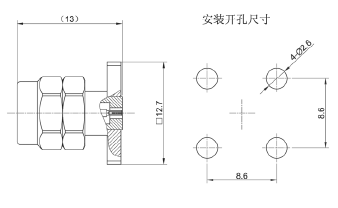

| 產品型號 | 適配插針(直徑) | 備注 |
| SMK-JFD13 |
0.30 |
|
| SMK-JFD14 |
0.38 |
|
| SMK-JFD15 |
0.45 |
|
| SMK-JFD16 |
0.50 |
|
